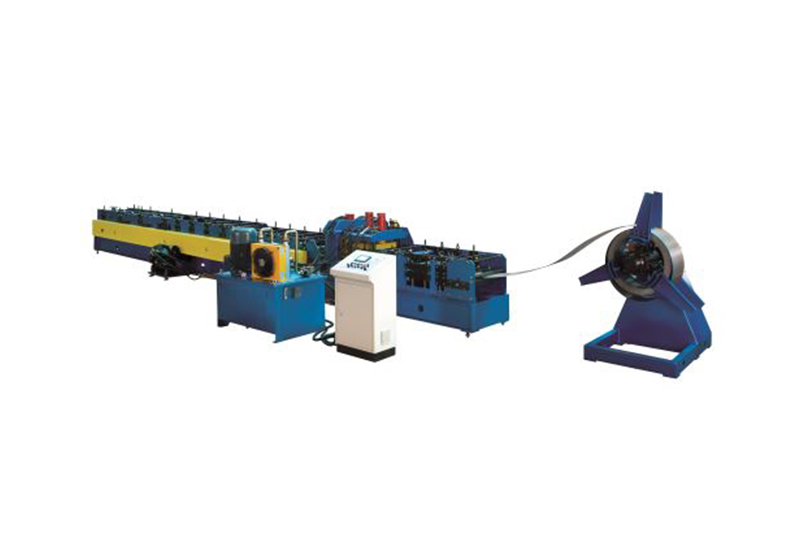

HZ型檩条冷弯成型机

产品中心 / Product center

新闻资讯 / News Information

服务热线:

0575-84886522

产品详情

一、各组成部分技术描述

1、液压开卷机

开卷机主要由开卷架、芯轴、刹车装置、压料机构等组成。开卷架为钢板焊接结构;芯轴上的涨紧瓦可以沿径向收宿和扩张，其运动是通过油缸伸缩，经铰链机构撑紧和放松钢卷;刹车装置由气缸运动来压紧摩擦块，可通过调节气压大小，改变摩擦阻力大小，正常工作时，使开卷钢板有一定的张力;压料机构是通过气缸摆动压料臂，其作用是防止料卷弹开。

2、矫平装置：

C/Z互换檩条生产线的矫平装置主要由板料导入装置、引板驱动辊组成，设备的两侧可调的导向装置，来提高矫平的效率。设备是由液压马达驱动，采用液压同步系统使校平速度，使矫平的速度始终与压型速度同步。设备装置的主要参数：矫平辊数量为7辊，矫平有效宽度为650mm

3、液压冲孔装置

C/Z互换檩条生产线液压冲孔装置的结构形式为龙门式，我们可以将液压冲孔装置做成一个整体，使用两组冲孔机，将设备的动力源为油缸下压式。其中一组为2冲孔，另一组为1冲孔，这样可以做到横向可调，提高调节的效率。

4、可快速换型的辊压成型机

该设备的驱动辊驱动马达采用柱塞液压马达，由集中液压站供液。C/Z互换檩条生产线机架采用36#的槽钢作为主梁，然后再配以加强的筋板焊接而成。设备的成型辊采用两面分别成型，中间断开形式，然后根据工件的规格来进行调节。C/Z自动转换装置通过三个减速机，经链轮链条机构使固定端的成形辊旋转180º并用死挡定位。

产品参数

序号	项目		参数		备注
1	适用原材料	类型	钢板
		厚度(mm)	2.0-3.0	2.0-2.5
		屈服强度(Mpa)	≤235MPa	≤345MPa
		宽度(mm)	见板型图
2	成型速度(m/min)		约10-15		不包括冲孔、切断时间
3	成型主电机功率(KW)		22		以实际设计为准
4	主机液压站功率(KW)		5.5		以实际设计为准
5	总功率(KW)		27.5		以实际设计为准
6	电源		AC380V，50Hz，三相
7	外形尺寸(长×宽×高m)		23×1.5×1.5		以实物为准
