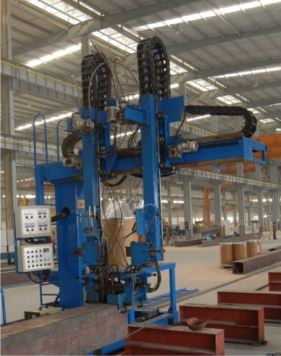

JZQ150悬臂式双弧双丝气保焊机

产品中心 / Product center

新闻资讯 / News Information

服务热线:

0575-84886522

产品详情

3)工作过程

将工件置于正确位置→可移动悬臂小车处于起始位置→调整导弧架与工件相互位置→微调焊枪与焊道位置→设置焊接参数，准备焊接→启动悬臂小车行走，启动水冷系统，起弧并开始焊接→调节保护气体流量，观察焊缝成形情况，微调焊接参数、焊枪位置→熄弧，停止悬臂小车，→导弧架退出，进行下一道焊接，直至焊接结束→转下一工序。

5)主要技术特点

1) 电机经减速机驱动悬臂小车的脚轮，双边同步驱动，实现悬臂小车沿钢轨移动，变频调速技术实现移动速度(焊接速度)无级可调。

2)焊接电源与可移动悬臂小车分置，即焊接电源在地面固定，不与小车随行。

3) 导弧架采用浮动联接，可保证工件位置误差不影响焊枪与焊道位置。

4) 焊枪与焊道的相互位置采用导弧架上的螺杆机构调节。

5)使用循环水对焊枪进行冷却。

6) 实现双弧双丝焊接，工件两条焊缝同时焊接。

7) 采用桶装焊丝(用户自备焊丝及焊丝桶帽)

6)主要配置

序号	名称	生产厂家
1	变频器	日本三菱
2	升降、横移减速电机	清华紫光机电
3	控制低压元器件	主要施耐德、欧姆龙
4	气动系统元器件	浙江新益气动

7)供货范围

a)机器组成部分

悬臂式双弧双丝气保焊接机主机(包括可移动悬臂小车、升降臂架等) 1

焊接机头(包括导弧架、水冷焊枪、导丝管等) 2套

水冷却系统(包括水箱、水管等) 2套

电控系统(包括电控箱、操作箱、PLC、变频器) 1套

气动系统(包括电磁阀、气缸等) 1套

CO2系统(包括流量计、气阀等) 2套

电缆小车( 不含电源线) 1套

林肯DC600焊接电源 4台

林肯送丝机 4台

焊接电源至主机95mm2焊接电缆(长度需按工艺布置)

焊接电源至主机9芯控制电缆(长度需按工艺布置)

b)备件及随机工具

序号	名称	规格	数量
1	导电嘴(铬锆铜)	1.6mm焊丝用	20个
2	导丝管		2根
3	枪上绝缘套		4件
4	导弧架上绝缘套		4件
5	交流接触器	LC1-D0901M5C	1件
6	小型继电器	MY4NJ(AC220V)	1件
7	小型继电器座	PYF14A-E	1件
8	小型继电器	MY2NJ(AC220V)	2件
9	小型继电器座	PYF08A-E	2件
10	三位选择开关	XB2BD33C	1件
11	三位选择开关	XB2BD53C	1件
12	按钮开关	XB2BA11C	1件
13	3-14内六角扳手		1套
14	双头扳手		１套
15	十字螺丝批		1把
16	一字螺丝批		1把
