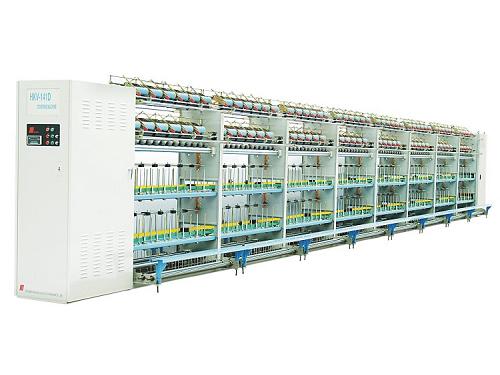

HKV204型空气包覆丝机的介绍
HKV204型空气包覆丝机采用机电一体化的生产模式,提高了设备的生产效率。该设备是属于自动化比较高的新型包覆类设备,整机采用了PLC控制,采用的工艺调整起来更加的灵活、方便。
产品特性介绍:
1、本机配有多种不同规格的锭子组件,一般来说,主要适合用户生产双包类纱线,锥形锭子因为筒管与锭子结合度好,可以用于生产单包类纱线。访机成形箱体还可以适用于多种不同规格的氨纶与外包纱的包覆,设备采用渐进式收边装置,可以帮助所卷取的成形筒管的外观更加平整。
2、设备的整体采用焊接式机架,安装起来更加的快捷、简单,适合高速生产的现代化需求。
设备采用星三角延时转换启动,并且伴有电机马达和过热保护器,可以充分的保证人机保障。设备的辊筒可选用胶木辊或钢管辊,可以有效确保牵设备伸倍率的准确性,提高设备生产的精度。
3、该设备为了提高生产的效率,在机器的车头部分采用两个电机,可以提高设备生产的效率。特别是设备在加工双包产品时,可以通过更换皮带确保设备内、外层纱线扭力平衡。
4、HKV141D型氨纶包覆丝机还在机器的尾端分别设置了三组搭配齿轮,可以根据加工纱线的需要,来进行松紧度的调整,来制造出更加适宜的产品,满足消费者的高品质需求。
型式 Type | 双面双层192型 | 双面双层208型 |
锭数 | 单包锭位数192 | 单包锭位数208 |
Spindle number | 双包锭位数96 | 双包锭位数104 |
锭距(mm) Spindle pitch(mm) | 260 | 256 |
机械锭速(r/min) Mechanical spindle speed(r/min) | Ⅰ型机:7000-14000;Ⅱ型机:7000-17500 | |
包覆捻度范围(T/M) Range of covering twist number(t/m) | 300~2200 | |
捻向 Twist direction | S.Z | |
卷取筒子尺寸(mm) Take-up bobbin size(mm) | Φ75×Φ69×200(220) | Φ75×Φ69×200 |
外包丝筒子 Covering fiber bobbin size(mm) | 直形锭子筒管:ф76(84) × ф36 ×140 | |
外径×内径×长度(mm) External dia ×internal dia×length | 锥形锭子筒管:ф90(84) × ф40 ×135 | |
大芯纱牵伸范围(倍)Range of max.stretching times | 1.6~4.0 | |
卷装成形方式 Take-up forming mode | 机械式成形 Mechanically forming | |
卷装容量(g) Take-up quality(g) | <1200 | |
全机总功率(Kw) Total power(Kw) | 15 | |
外形尺寸(长×宽×高)Size(mm)lengsth ×width×height | 16400 ×1450 ×2050 | |
重量(Kg) Weight (Kg) | 4200 |
