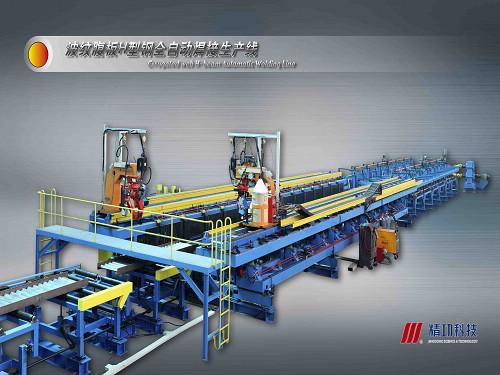

JBH全自动波浪腹板H型钢焊接生产线
JBH全自动波浪腹板H型钢焊接生产线

产品详情


JBH型波纹腹板焊接机是一种自动化波浪腹板H型钢生产设备,而波浪腹板H型钢是新型的建筑材料,具有非常优越的使用效果,在建筑领域中有着应用,具有灵活性强、工作效率高等特点,能实现双工位焊接,和其他钢焊接生产设备线比较,它的优势显,能为建筑工地带来前所未有的焊接操作,能满足建筑领域的应用需求。

JBH型全自动波浪腹板H型钢焊接生产线线制作工艺:

H型波纹腹板焊接机采用了意大利原装机械人,使得机械设备在焊接过程中,能够准确到位焊接工艺。全程能够由机械人完成激光扫描,换枪,双工位焊接等等工作。

JBH型全自动波浪腹板H型钢焊接生产线线基本组成:

JBH型全自动波浪腹板H型钢焊接生产线线在制作上非常讲究,注重生产制作流程,组成JBH型全自动波纹腹板H型钢的设备,性能优越,材料质量佳,使用寿命时间长久,其主要由纵横剪设备,波纹板成型机,翼板、波纹板输送机,波纹腹板H型钢机器人自动焊接机,变截面切割及码垛输出设备等组成,

JBH型全自动波浪腹板H型钢焊接生产线线优点:

1、高质量;

2、全自动化,使用方便,操作简单;

3、工作量大,单班年产量达10500吨;

4、防潮、防水、保温性能好;

5、抗剪受力性能,承载能力强;

6、设计兼具优化自重;

7、外形美观,和其他腹板外观无法比拟;

8、大跨度的应用,性价比高;

9、发展前景广阔,符合节能降耗要求;

10、生产周期短,成本低;

JBH型全自动波浪腹板H型钢焊接生产线线使用领域:

JBH型全自动波浪腹板H型钢焊接生产线应用于桥梁、柱、单跨、多跨框架结构建筑。同时,也可以运用到应用于大型公用建筑结构中屋面楼面等梁系结构,尤其在大跨度抗弯构件中优势更为明显。

波纹腹板分类:

1.梯形波纹

2.正弦曲线波纹

3.矩形波纹

4.圆弧形波纹

5.三角折线形波纹

波浪腹板H型钢屈曲性能分析:

采用能量法对波纹腹板H型钢进行抗弯曲能力分析,能了解到抗屈曲能力的结果,根据该结果对H型钢越策压力载荷作用下的力学行为。同时,也可以运用变截面梁单元有限元法对H型钢在轴心压力下的屈曲性能和参数进行详细分析,和等截面H型钢对比,了解波纹腹板H型钢的优越性能。

波浪腹板H型钢应用:

而以在民用建筑上的应用为例介绍波纹腹板h型钢,这种新型建筑型材,因为具备良好的抗震性能以及防潮防火性能被广阔使用在民用建筑建设上。比如飞机场的建设,在整个建筑框架上要求比较高,需要建筑材料满足抗风遮雨基本要求之外,还需要建筑材料具备抗剪切屈曲能力,满足机场建筑结构需求;波纹腹板h型钢腹板波形具有很强的加劲效果,确保材料使用时的连续性和增强性。

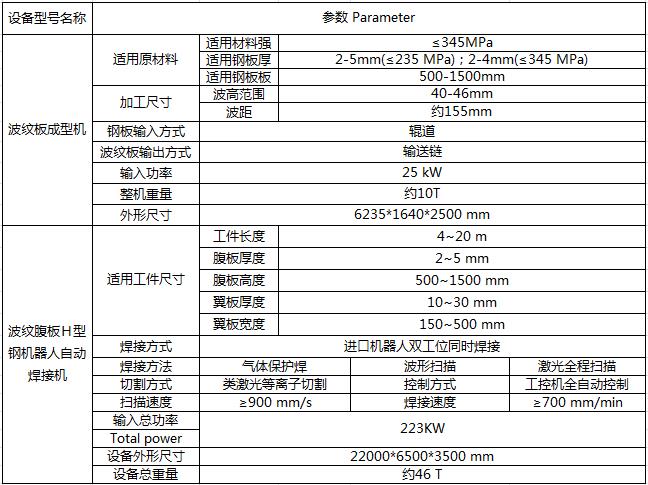

产品参数
