产品详情

　　1. 设备概况

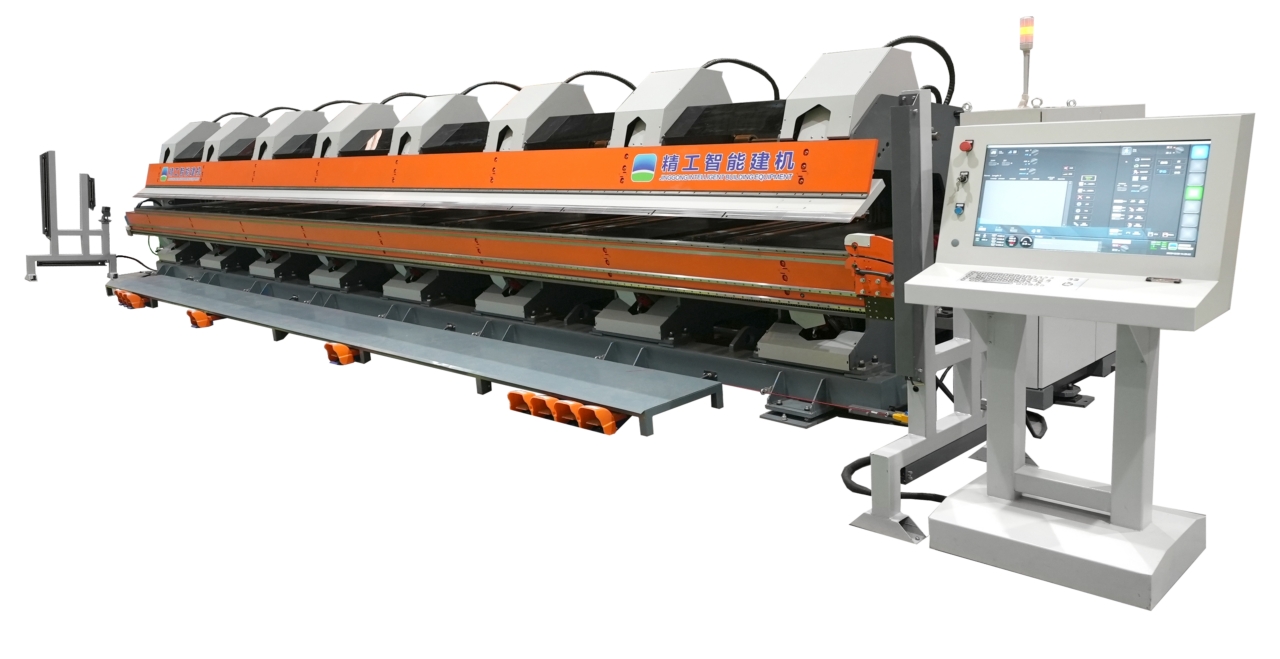

　　JSZW1000双向智能折边机，采用液压驱动、机械同步结构实现上、下双工位折弯模式。后夹装置采用多伺服位置控制，可实现等、变截面工件加工。液压系统采用双电机变频驱动技术。电控系统采用自研专用软件，实现人机对话编程、工况监控、生产计划控制等功能。

　　该设备适用钢结构建筑中的屋脊、檐口、门洞、窗口、台度等包边以及各类收边、包角等构件的折弯加工。

　　2. 工艺流程

　　折边工艺：

　　放板→后夹送夹紧定位→钳口夹紧→上下翻板循环折弯

　　分条工艺：

　　放板→后夹送夹紧定位→钳口夹紧→自动循环分条

产品参数

　　设备参数：

序号	名称	参数
1.	折弯长度	10 m
2.	喉口深度	1220 mm
3.	折弯单元	8 个 pieces
4.	后夹送单元	11 个 pieces
5.	工作压力	轻载Light load：8 MPa 重载Heavy load：12 MPa
6.	最大折角	150°
7.	折弯速度	5 s
8.	分切速度	12 s/10m
9.	设备功率	35kW
10.	设备重量	22 T

　　板厚参数：
