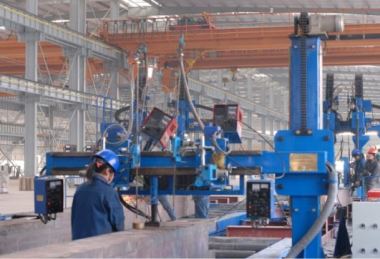

JDZ150悬臂式熔丝电渣焊机

产品中心 / Product center

新闻资讯 / News Information

产品详情

3)工作过程

工件就位→悬臂小车移至焊接位置→焊枪、焊丝位置调整→开始焊接→一处焊接结束→悬臂小车移至下一焊接位置，进行焊接，直至整个工件完成焊接→吊装工件到下一工序

4)主要技术特点

1) 电机经减速机、链传动驱动悬臂小车的脚轮，实现悬臂小车沿钢轨移动。该电机带制动器，可保证悬臂小车架在地轨上停车可靠。

2) 使用非熔化型焊枪及硬质细焊丝，达到高性能焊接(熔接量140g/min)。

3)设置摆弧装置，焊接内隔板达14-65mm。

4) 焊枪具有水冷功能。

5) 采用桶装焊丝(用户自备焊丝及焊丝桶帽)。

6)焊接电源置于可移动悬臂小车上随车移动。

7)焊接电源、主机的电源线采用滑线架接入。

6)主要配置

7)供货范围

a)机器组成部分

悬臂式熔丝电渣焊接机主机(包括可移动悬臂小车等) 1套

主机电控系统(包括电控箱、操作箱等) 1 套

熔丝电渣焊接控制系统(包括焊接控制箱、中继箱、摆弧装置、焊枪提升装置、焊丝矫正装置、夹紧装置、水冷电缆、控制电缆等) 2套

水冷系统(包括水冷箱、水管等 ) 2套

焊枪及附件(包括导丝管，导电嘴，焊枪等) 2套

滑线架小车(不含电源线) 1套

林肯DC600焊接电源 2台

林肯送丝机 2台

焊接电源至主机焊接电缆(长度需按工艺布置)

b)备件及随机工具

c)随机技术文件

d)下列条款不属于供货范围

制作基础用的钢轨、压板、预埋件等

主机及焊接电源进线电缆

纵向悬挂装置架(滑线架支架)
