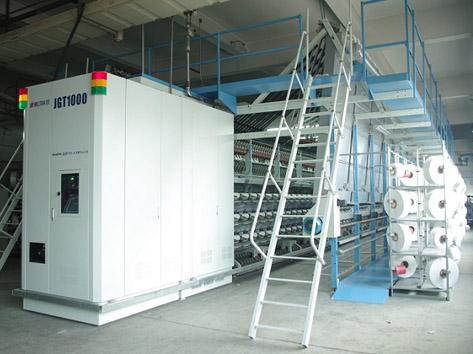

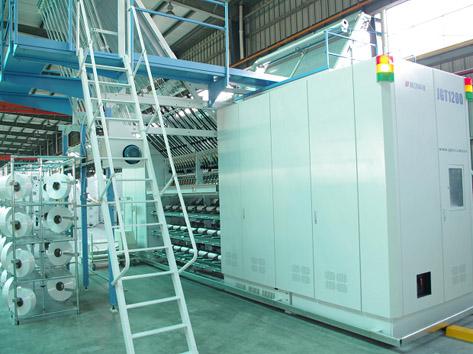

锦纶机
由浙江精工集成科技股份有限公司提供的锦纶机产品主要是将聚酰胺(锦纶)POY原丝,通过机械拉伸和假捻变形进行加工成具有高弹性能的假捻变形丝(锦纶DTY弹力丝)。由该机械生产出的棉制品质量高,价格优,100%靠谱,欢迎前来咨询。
一、设备主要部件性能与特点:
1.1、全新的上热箱(一热箱)结构布置,操作高度低、丝道布置更为合理,一热箱(变形热箱)和二热箱(定型热箱)均采用联苯气相加热法,同样具有超温报警自切原丝功能。
1.2、采用单轴单电机直接传动, A/B两面可以相对独立运行。

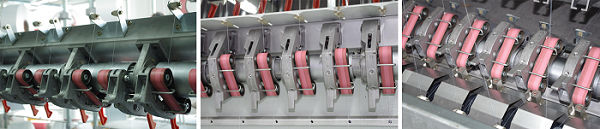

1.3、采用叠盘式Ⅷ型假捻器,A/B两面独立龙带驱动,安装陶瓷导入和刀口导出盘,配置范围1-4-1至1-7-1可选,工作盘有PU盘及软陶瓷两种规格可选。
1.4、W1/W2/W3罗拉均采用皮圈式结构,铝合金皮圈架。

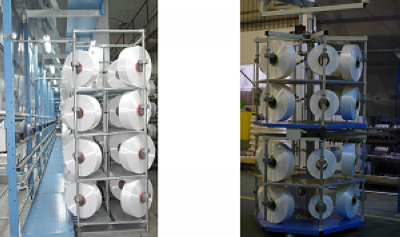

1.5、共有两种原丝架可供用户选择,固定式与旋转式两种。

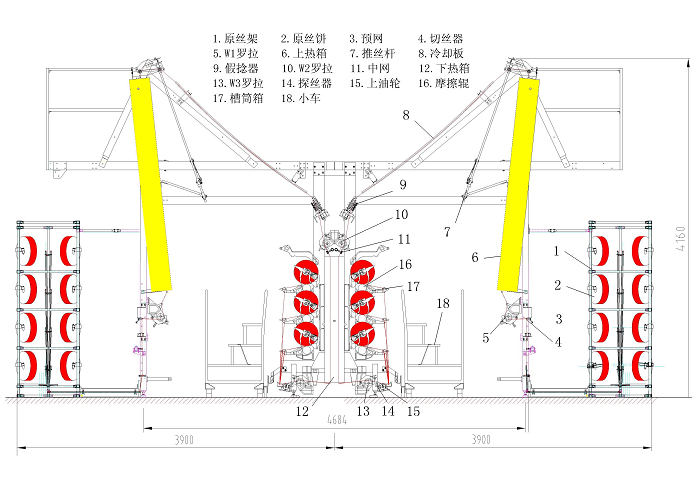

二、外形尺寸示意图

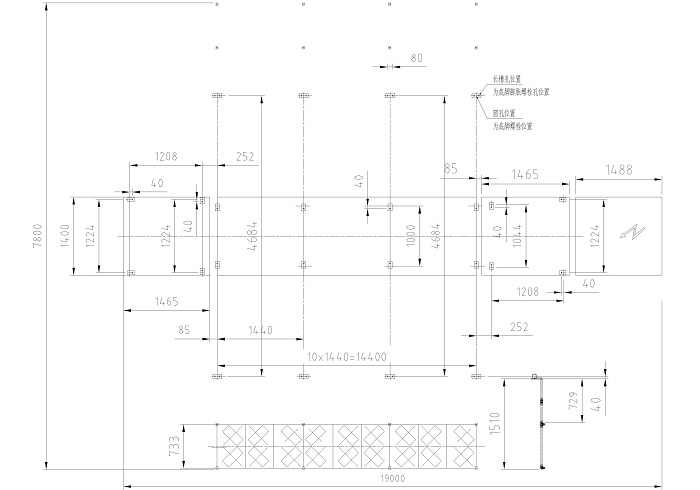

三、安装地脚图
锭数 | 240锭 | 264锭 | 288锭 | |
节数 | 10 | 11 | 12 | |
锭距 | 110mm | |||
高机械速度 | 1000m/min | |||
适纺原料及纤度 | 聚酯55-333dtex(50- 300Denier) | |||
节距 | 1440mm | |||
假捻方式 | 叠盘式Ⅷ型假捻器摩擦假捻 | |||
假捻装置高转速 | 18000 r/min | |||
假捻方向 | S,Z可调 | |||
一热箱(变形) | 联苯气相加热/2500mm | |||
二热箱(定型) | 联苯气相加热/1460mm | |||
变形热箱温度范围 | 160-250℃ | |||
定形热箱温度范围 | 160-250℃ | |||
冷却方式和长度 | 冷却板自然冷却/2100mm | |||
摩擦辊直径 | Φ100mm | |||
罗拉直径 | Φ75mm | |||
上油罗拉直径 | Φ75mm | |||
原丝大尺寸 | Φ435×250mm | |||
大卷装尺寸 | Φ250×250mm | |||
卷装标准重量 | 5kg | |||
卷取纸管规格 | Φ69×Φ57×290mm | |||
装机功率分类 | 传动 | 107.5 kw | 110.5kw | 110.5kw |
上热箱 | 80 kw | 88kw | 96kw | |
下热箱 | 24 kw | 26.4kw | 28.8kw | |
辅助功率 | 约6kw | |||
总功率 | 217.5kw | 236.9kw | 241.3kw | |
外形尺寸 | 19000×7800×4160 mm | 20440×7800×4160 mm | 20880×7800×4160 mm | |
(配固定原丝架) |
