XBJ-ⅥD1型复合机生产线是我公司积多年生产金属隔热夹芯板，压型板生产线的经验新开发的机型之一。XBJ-ⅥD1型复合机是保留了原XBJ-Ⅵ型生产线的特点，能够生产以可发性聚苯乙烯(EPS)为芯材的各种瓦楞板，又发展了能生产以以玻璃纤维棉等高耐火材料为芯材的夹芯板，克服了耐火材料的低抗弯性、低强度的弱点，发挥了其耐高温的特点，以弥补EPS的不足。不仅具有国外先进设备同等性能，还具有造型美观、噪音低、生产效率高等特点，是加工生产各种夹芯板的专用机械设备之一。

该机组采用机械CAD优化设计，先进的生产工艺，可编程序控制和人机介面，实现了整套机组连续自动化控制，从而使该机组操作方便，性能可靠，是生产金属面夹芯板的理想的设备。

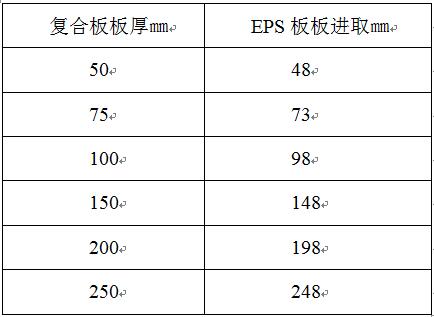

EPS板厚度见下表：

注：①、以上数据仅供参考

②、应采用自熄难燃型，氧指数大于30，EPS板其余标准应符合CB10801标准规定。

③玻璃纤维棉等耐高温材料：其它标准参照EPS

生产线规格：

生产线速度： 1000-5000mm/min (变频调速)。注：随使用粘合剂的品牌、温度的高低和操作员工的熟练程度有关。

生产线总长： 约50 m

工作高度： 1050 mm(板材出板高度)

复合有效长度： 7.5 m

控制方式： 采用工业电脑PLC变频控制

总功率： 约40kw

电源： 380V/3相/50 Hz

控制电压： 24 V/110 V/220 V

气源气压： 0.7 Mpa (工厂自备)

最佳工作温度： 25℃左右

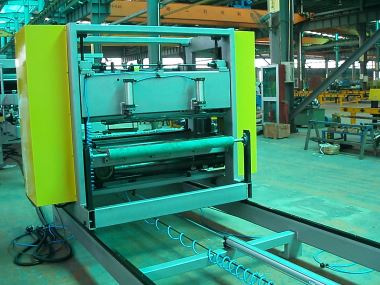

复合主机：复合主机为机架框架结构，有上、下、小共三副压轮架，每副压轮架上装有数对橡胶滚筒，上、下橡胶滚筒为平辊试，小压轮架上的橡胶滚轮为瓦楞式(开槽试)，其中下压辊架固定，上压辊可调整压紧高度及压紧力，小压轮架可根据生产板型进行调整，在生产平板时，小压轮架降到最低，使其橡胶滚筒与下压轮架橡胶滚筒在同一小平面;生产瓦楞板时小压轮架升到最高，使其橡胶滚筒比下压轮架的橡胶滚筒高出瓦楞板波峰的高度。(用四件起吊钩钩住小压轮架和上压辊架上的起吊脚,起动上压辊架电机,利用上升上压辊架起吊小压轮架,在小压轮架导柱处填充四件等高块, 上压辊架下降,取下四件起吊钩, 使其橡胶滚筒比下压轮架的橡胶滚筒高出瓦楞板波峰的高度。再制作瓦楞板;如制作平板和企口板,采用上述步骤取下四件等高块, 使其橡胶滚筒与下压轮架橡胶滚筒在同一小平面，最制作平板和企口板。)

复合主机主要是把上下基板与芯材三者复合成一体，制成复合板材，通过机架上固定的减速机传给下轴上的链轮，再由下轴用一套过桥链轮，传递给上轴上的链轮，最后由上下轴上的蜗杆带动橡胶辊上的蜗轮，来实现橡胶辊转动的动作。根据用户制板的需要，不同厚度的板材通过上机架电机升降来达到最佳复合高度。

主机上设有上下钢板供料系统，采用手动连杆内撑式开卷装置，主要由开卷架座、撑紧装置、刹车装置等组成。开卷架为型材焊接结构;撑紧装置由芯轴上螺母通过铰链机构实现径向收宿和扩张，达到撑紧和放松钢卷;刹车装置由螺杆拉紧刹车皮来压紧摩擦块，可通过螺杆的拉紧程度，改变摩擦阻力大小，正常工作时，使开卷钢板有一定的张力。工作前由人工用起重设备将卷料吊上开卷架芯轴上，并撑紧，调整好刹车。开始工作时，由人工将板牵引至复合主机滚筒，随着滚筒的旋转将板拉动，开卷架释放板材。

主要技术参数
复合板规格：
长度： 最小切断长度2.5 m
最大切断长度12 m
宽度： (具体根据板型)
厚度： 复合板(具体根据板型)
原材料规格：
钢板厚度： 0.4～0.6 mm (钢板要平整、无凹凸、变形、旁弯)
钢板屈服强度：　≤235MPa
钢板最大宽度： 1200 mm (钢板宽度尺寸精度达到±2mm)
钢卷最大重量： 4 T
钢卷内径： Φ500和Φ600 mm
钢卷最大外径： Φ1000 mm
EPS板板材： 体积密度为≥18㎏/m3,各边不直度≤1㎜/m,，弧度≤3㎜/m，板面应平整，不平度应小于1.5㎜/m，EPS板单块长度≥3米以上。
玻璃纤维棉等耐高温材料： 纤维长度应大于100mm，纤维应竖向排列，体积密度应≥40㎏/m3 ，单块长度≥1米以上

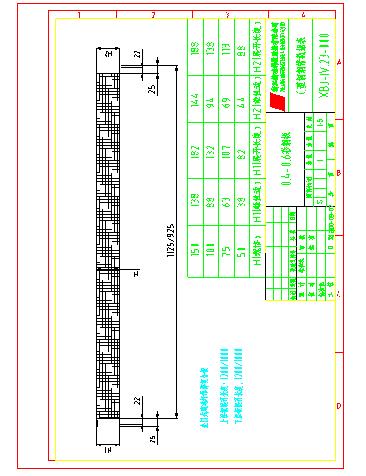

芯材板适用外形形状： 见板形图。
芯材板适用宽度： 最小为复合板板宽的1/2mm。

•
